начало отчета

2.2. Состав и структура рудных и силикатных образований

Минеральные рудные и силикатные образования выделены шлиховым анализом из керна и шлама скважин, пробуренных в центральных частях охарактеризованных выше гидротермально-магматических систем Баранского, Северо-Парамуширской и Мутновской.

Образования представляют собой зерна черного или стально-серого цвета. Имеют, чаще всего, идеально гладкую поверхность со стеклянным блеском, либо шероховатую поверхность с матовым или металлическим блеском. Размер зерен колеблется от 0,1 мм и меньше – до 1,7 мм. В большинстве случаев это правильные шарики, реже овальные, каплевидные, уплощенные с двух сторон, сросшиеся гроздьями, и др. Все шарики в различной степени магнитны. Многие шарики полые, с выходным одним или несколькими отверстиями (рис. 28). Имеют гомогенное строение, либо одно или несколько ядер, выделющихся высокой отражательной способностью. В некоторых случаях ядра представляют собой самородное железо, в других – гематит, выполняющий полость. Редкие тонкие корочки на поверхности шариков представляют собой агрегат кристаллов гематита (рис. 29). Состав глобулей определен в ИВ ДВО РАН на рентгеновском микроанализаторе “Camebax”

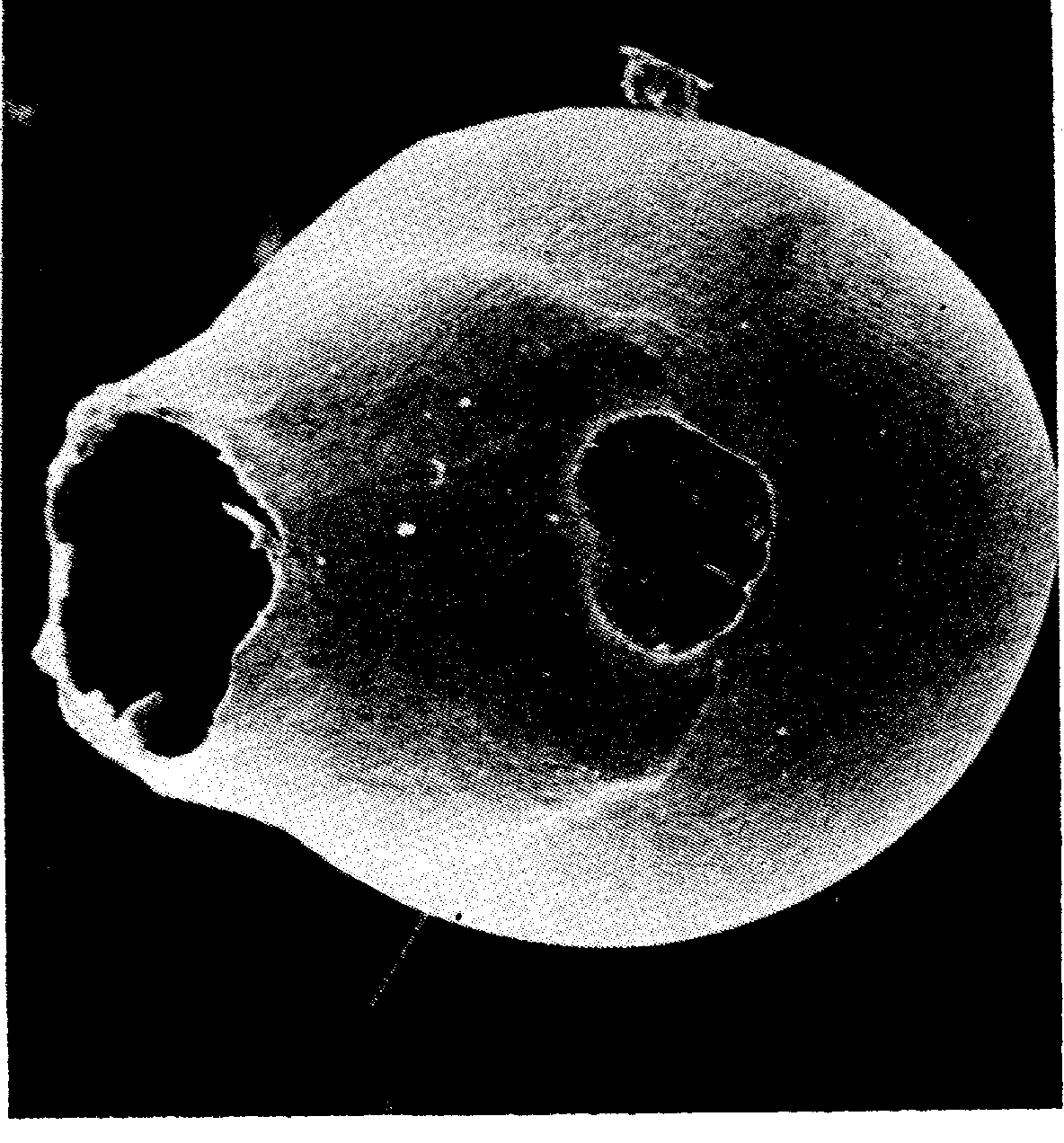

 Типичные глобули с центральным и боковым отверстиями

Электронный сканирующий микроскоп. 250 х .

“Рис. 28”

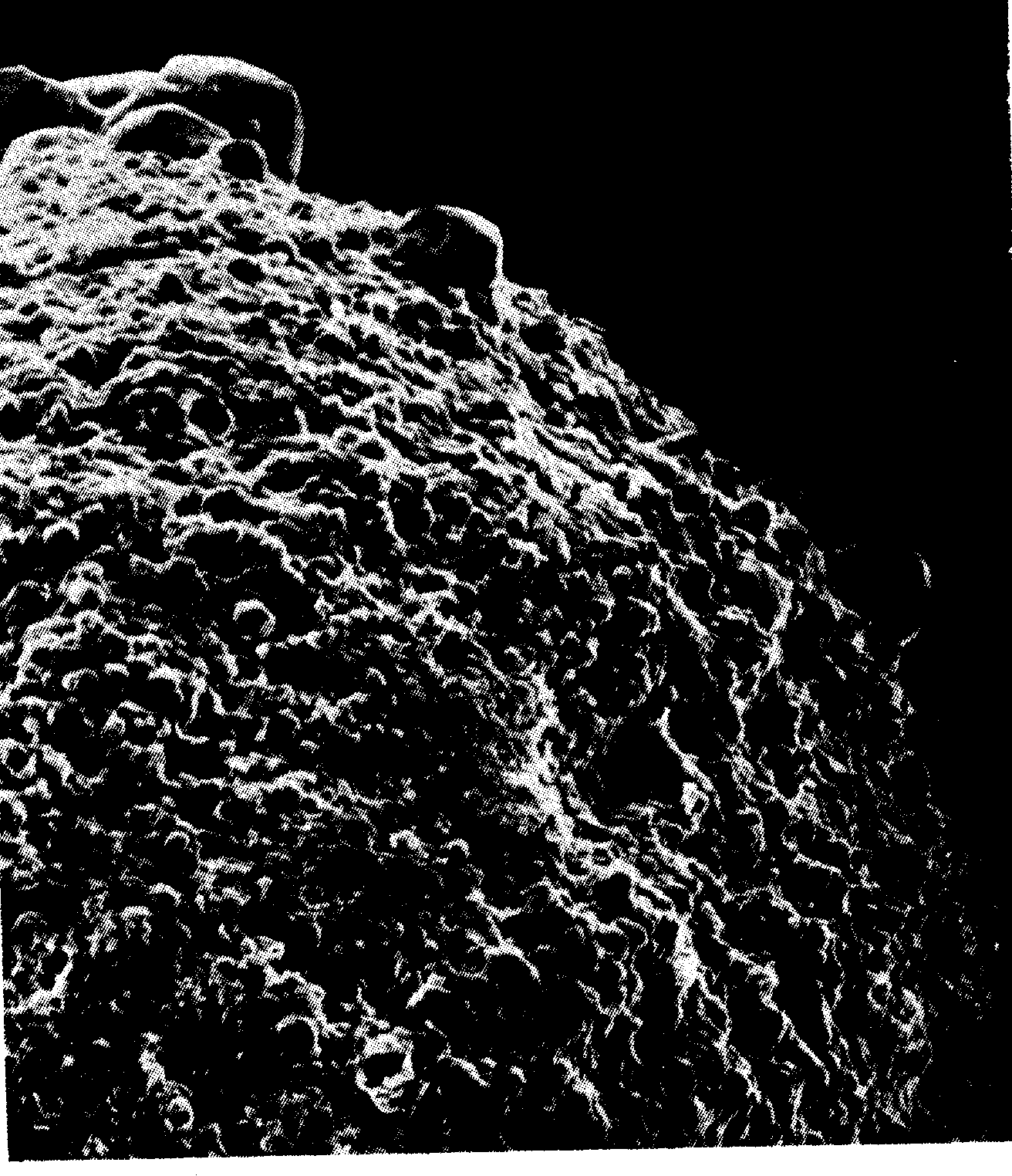

Корочка гематита на рудном шарике

Электронный сканирующий микроскоп. 600 х.

“Рис. 29”

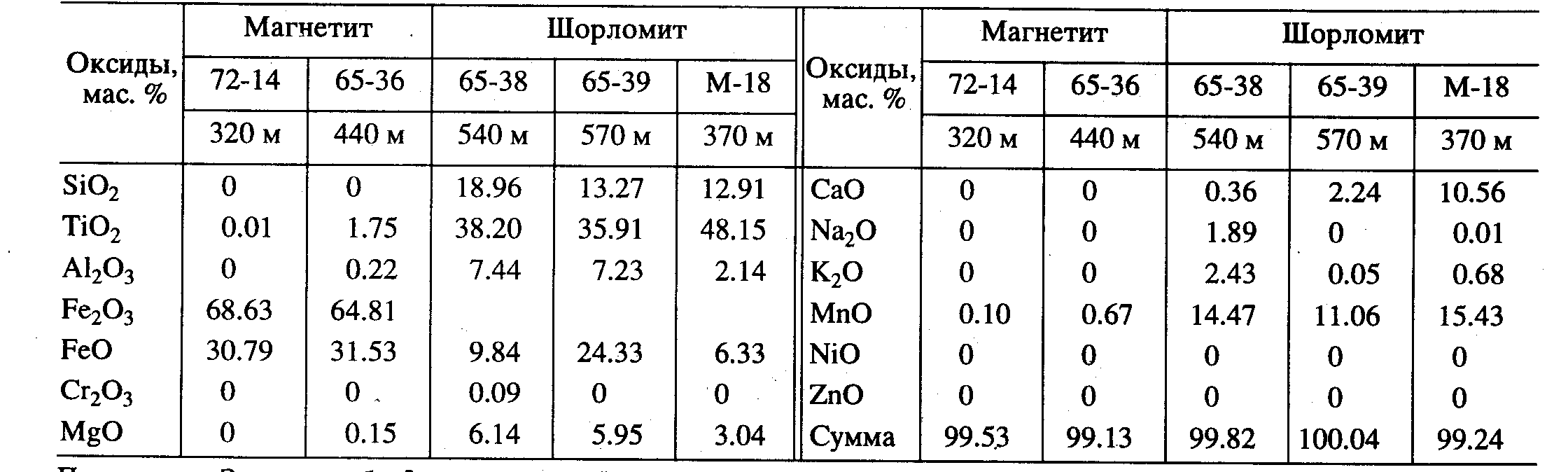

Таблица 12.

Химический состав магнитных рудных и силикатных глобулей

Примечание: здесь и в табл. 13 микрозондовый анализ выполнен в ИВ ДВО РАН.

Аналитики: Т.М.Философова и С.В.Москалева.

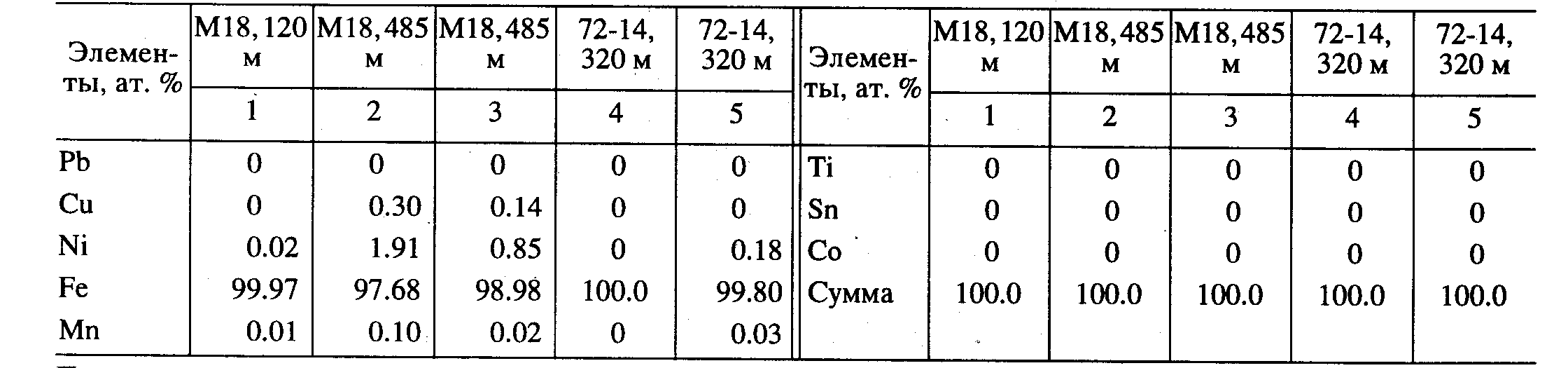

Таблица 13.

Химический состав глобулей самородного железа и ядер глобулей магнетита



Примечание: 1, 4 – глобули самородного железа, 2, 3, 5 – ядра глобулей магнетита.

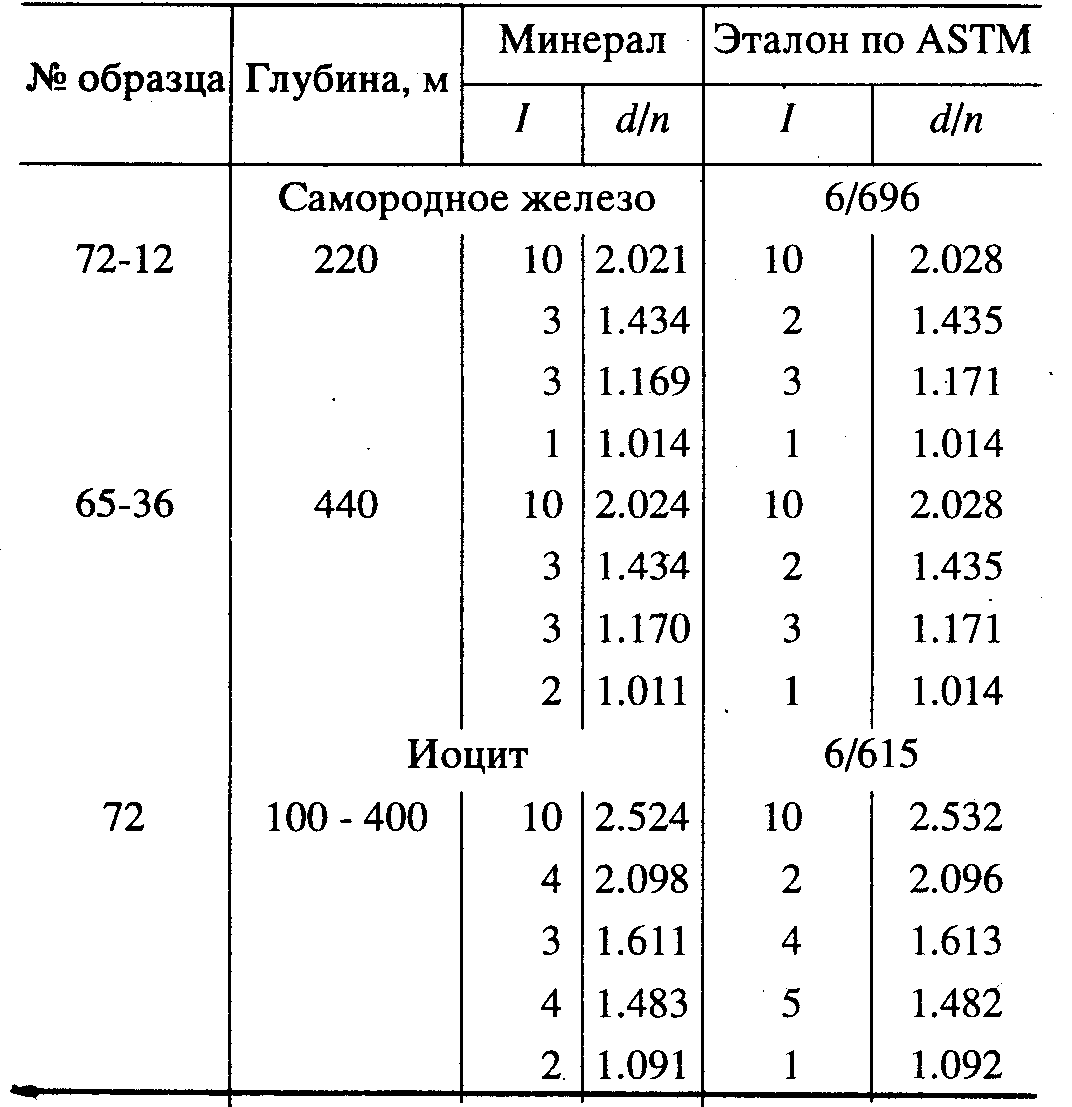

Таблица 14.

Минеральный состав магнитных глобулей

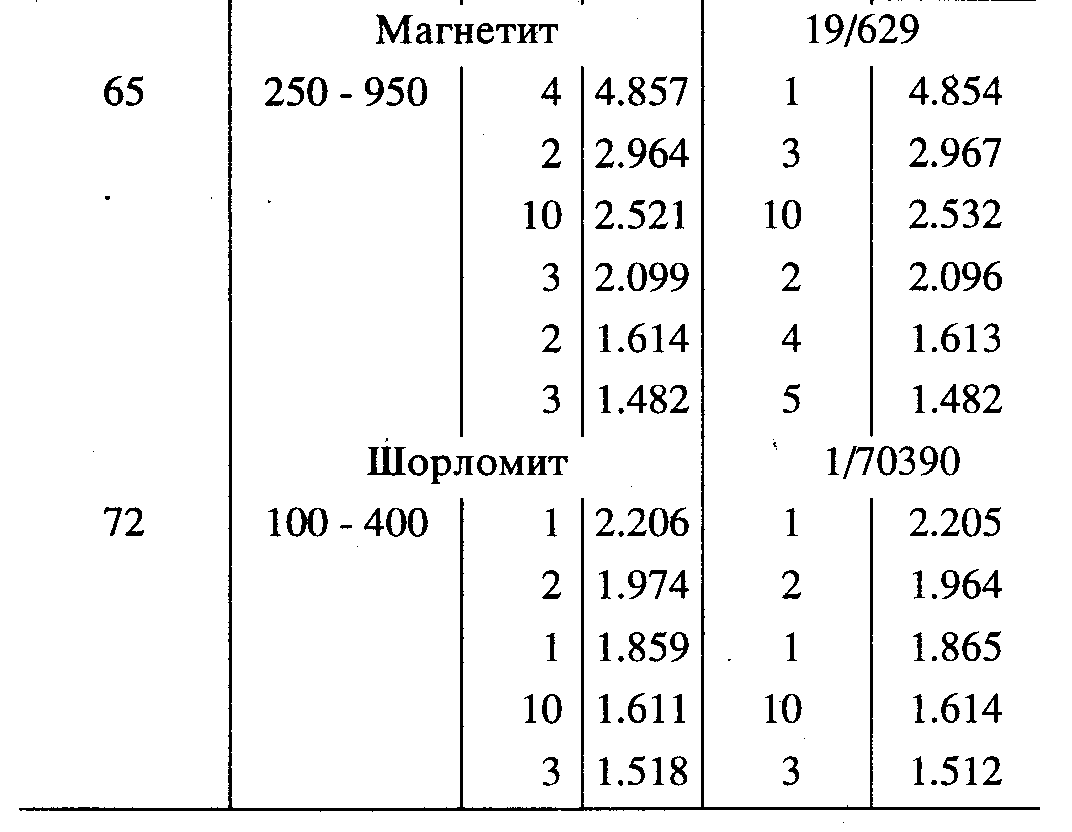

Примечание: в правой части – продолжение табл. 14 (см. название столбцов в левой части).

(табл. 12, 13) и автоматизированным рентгенофазовым анализом на приборе ДРОН-2 (табл. 14, условия съемки: Co – излучение, 30 kv, 30 ma). Выделены следующие разновидности рудных и силикатных магнитных глобулей: 1) самородного железа; 2) магнетитовые; 3) Fe-Ti-Mn-силикатные (гранат типа шорломита); 4) зональные с ядром из железа, имеющим примесь Ni, Mn и Cu до 5% и отрочкой из магнетита с иоцитом. Рентгенофазовым анализом отмечено также устойчивое содержание в шариках минеральных фаз: железистый треворит – (Ni, Fe)Fe2O4, магнезиоферрит – MgFe2O4, хромит –

FeCr2O4, купрошпинель – CuFe2O4, донацит – (Fe, Mg)(Cr,Fe)2O4, квондилит – Mg2TiO4. Наиболее распространены глобули магнетита, остальные разновидности представлены примерно в равной степени.

наверх
