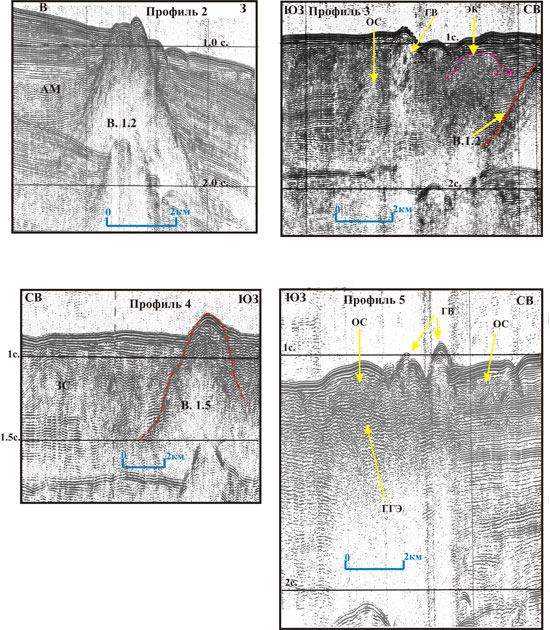

Рис. 4. Фрагменты сейсмограмм непрерывного сейсмоакустического профилирования через погребенные вулканические структуры. ГГЭ - газогидратный экран; ОС - «облакоподобные структуры»; ГВ – предполагаемые грязевые вулканы; ЗС – зона смятия; АМ – «акустически мутный» горизонт; ЭК – экструзивный купол.
